14轴三维滚弯机X25T

Home/滚弯机/14轴三维滚弯机X25T

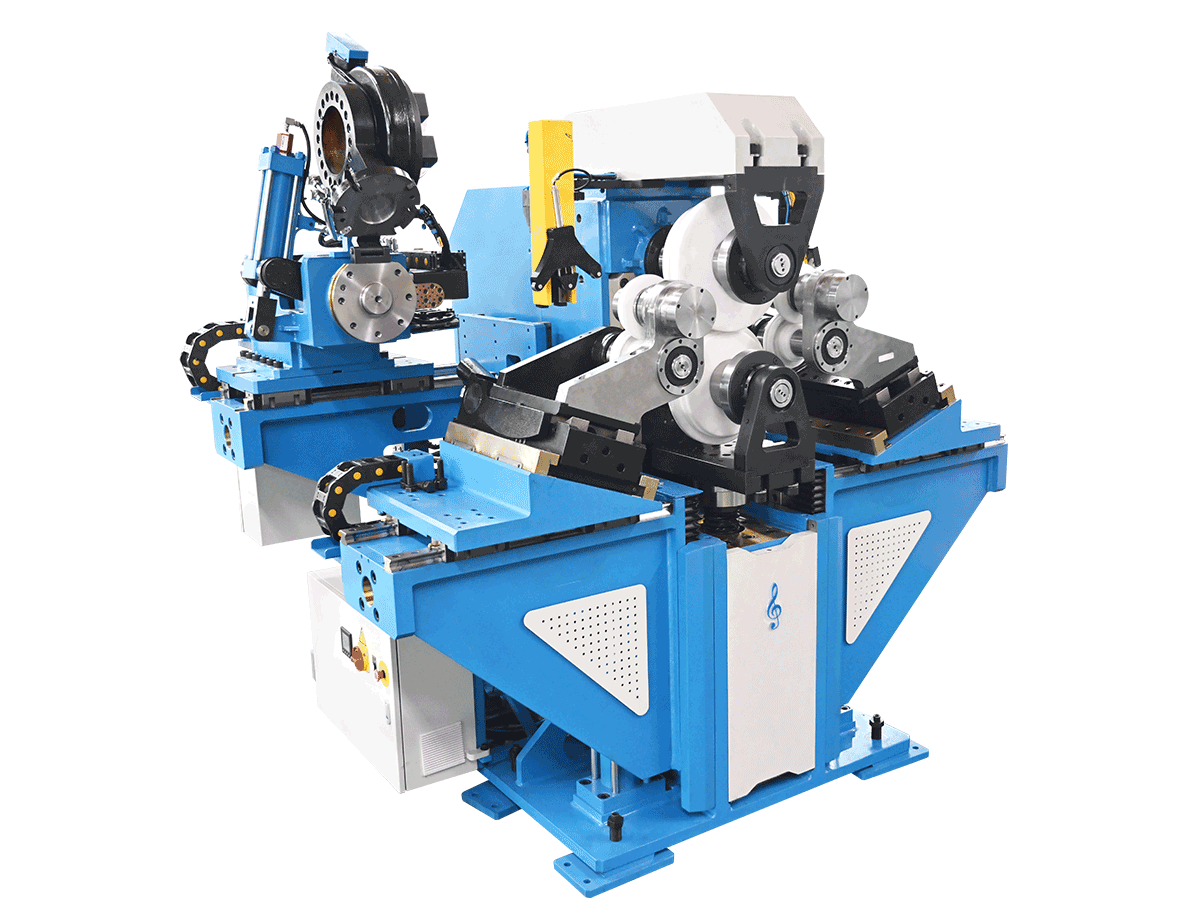

14轴三维滚弯机X25T

三维数控滚弯X型机是高谱最新研发的滚弯机型,用于材料的二维和三维滚弯成形、轴线扭曲成形等,其具备数控编程、三维滚弯、扭转成形和对称组合件切分功能,主要运用于航空航天、运载火箭、军工、轨道交通等领域。

描述

技术参数:

液压缸推力:≤25T
最大截面尺寸:85mm×85mm
轴重复定位精度:±0.01mm
上下轴扭矩:≤5000N.m/3500N.m
上下辊轴径:上辊110mm;下辊80mm
X1轴压紧辊行程:170mm
辊轮轴有效长度:220mm或按要求
X2、X3轴成形辊:200mm
X4、X5轴旋转驱动:0-10rpm,伺服驱动,无级可调
X6、X7轴位移行程:80mm
X8、X9模具座摆动:摆动±15°;进退150mm
X10-X14轴线扭曲:摆动±90°;进退60mm;旋转±360°;左右150mm;升降150mm

三维数控滚弯X型机是高谱最新研发的滚弯机型,用于材料的二维和三维滚弯成形、轴线扭曲成形等,其具备数控编程、三维滚弯、扭转成形和对称组合件切分功能,主要运用于航空航天、运载火箭、军工、轨道交通等领域。
X型机利用三点决定一个圆的原理,使用上、下压紧辊压紧并驱动型材,通过调节成形辊位置来控制型材弧度,实现各类型材所需弧度的滚弯成形,再通过防扭装置的侧摆和侧推等综合手段,矫正型材弯曲过程中出现的扭拧。该型设备伺服系统含有12个伺服轴,其中直线运动7个,旋转轴5个,实现对位置、速度和力矩的闭环控制,精准地控制整个弯曲过程,解决滚弯机弯曲过程中精度偏低问题。
X型机强大的防扭功能、精准而又灵活的弯曲能力,完美地诠释人们对弯曲的想象。
